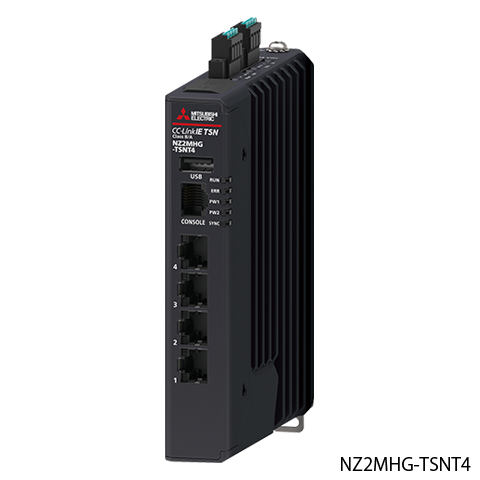

NZ2MHG-TSNT4 三菱工業交換式集線器
NZ2MHG-TSNT4 三菱工業交換式集線器
時間:2025-04-16 07:03:08 來源:未知 作者:admin 點擊:373次
NZ2MHG-TSNT4 三菱工業交換式集線器
NZ2MHG-TSNT4用戶手冊,NZ2MHG-TSNT4參數,NZ2MHG-TSNT4規格
NZ2MHG-TSNT4參數說明：支持10Mbps/100Mbps/1Gbps、Auto MDI/MDI-X DIN導軌,4端口。
[NZ2MHG-TSNT4特點]
. 通過活用工業交換式集線器可實現星型配線，NZ2MHG-TSNT4擁有4個以太網端口。
. 通過利用空余以太網端口來自由地進行TCP/IP設備配線,構建自由度高的先進系統。
. 從站設備出現故障或電纜斷線等的異常時,即可將系統死機鎖定到局部,能極大減少不良影響。
. 通過縮短各個設備之間的配線距離,可減少電纜敷設成本。
另外,可靈活地改變現場的布局或追加、更換從站設備,提升生產現場的操作效率。
三菱工業交換式集線器NZ2MHG-TSNT4產品規格說明
[傳送速度(RJ45接口)]
.10BASE-T:10Mbs(全雙工/半雙工)
.100BASE-TX:100Mbps(全雙工/半雙工)
.1000BASE-T：1Gbps(全雙工)
[最大段長度] 10BASE-T/100BASE-TX/1000BASE-T 100m
[通信接口] RJ45接口
. 4端口
. 自動協商功能
. 自動MDI/MDI-X功能
[MAC地址] 最大9216個
[VLAN]
. VLAN ID范圍： 1~4094
. VLAN設定數：最大256個
[數據包緩沖區大小] 2Mbit
[對應MIB] RFC1213，Ethernet-like MIB，IF MIB，LLDP MIB，Bridge MIB，QBRIDGE MIB，IEEE8021-PAE-MIB，IEEE8021-SPANNING-TREE-MIB，SNMPv2-MIB
[支持的協議]
. 管理用用途：IPv4/IPv6，LLDP，SMTP，SNMP Inform，SNMPv1/v2c/v3，SNMP Trap，DHCP Server/Client，ARP，TFTP，SFTP，HTTP，HTTPS，SSH，Telnet，Private MIB，Syslog
. 冗余：STP/RSTP
. 安全性：RADIUS，TACACS+
. 同步時間：IEEE1588v2(PTP)，SNTP，NTP Server/Client
[TSN對應的規格] IEEE802.1AS(gPTP)，IEEE802.1Qbv
[CC-Link IE TSN Class] CC-Link IE TSN Class B、CC-Link IE TSN Class A
[串行接口]
. 控制臺端口: RJ45接口
. USB接口: USB Type-A接口
[電器輸出]
. 端口數: 1個
. 接點最大允許電流： DC24V 1A
[數字輸入] 遠程站
. 端口數: 1個
. 額定輸入電壓：13~30V H輸入，-30~3V L輸入
. 額定輸入電壓：8mA
[電源]
. 額定電壓：DC12/24/48V
. 允許電壓范圍：DC9.6~60V
. 保防功能：過電流保護、逆電流保護
. DC12V內部消耗電流： 1.25A
. DC24V內部消耗電流： 0.62A
. DC24V內部消耗電流： 0.32A
[保護等級] IP40
[外形尺寸H*W*D] 135*25*115mm
[重量] 0.59kg
NZ2MHG-TSNT4用戶手冊,NZ2MHG-TSNT4參數,NZ2MHG-TSNT4規格
