QX81-S2 三菱Q系列DC輸入32點 DC24V 6mA型
三菱代理商QX81-S2用戶手冊,QX81-S2外部連接,QX81-S2使用手冊
QX81-S2參數說明：DC輸入32點 DC24V 6mA，響應時間1/5/10/20/70ms，32點1公共端，負極公共端，37針引腳 D-sub連接器

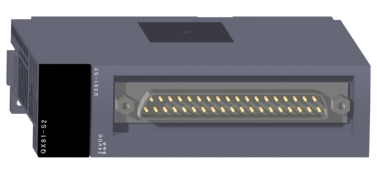

QX81圖片
三菱Q系列輸入型模塊QX81-S2產品規格說明:
[輸入形式] DC輸入模塊(負極公共端)
[輸入點數] 32點
[隔離方法] 光電耦合器
[額定輸入電壓] DC24V(+20%-15%,紋波系數在5%以)
[額定輸入電流] 約6mA
[最大同時輸入點數] 如下圖
[ON電壓/ON電流] 15V以上／3mA以上
[OFF電壓/OFF電流] 5V以下／1.7mA以下
[輸入阻抗] 約3.6kΩ
[ON->OFF響應時間] 1ms/5ms/10ms/20ms/70ms以下
[OFF->ON響應時間] 1ms/5ms/10ms/20ms/70ms以下
[輸入公共端方式] 32點1公共端
[隔離方法] 光電耦合器
[介電耐壓電壓] 560VAC ms/3個周期(海拔2000m)
[絕緣電阻] 由絕緣電阻測試儀測出10MΩ或更高
[防護等級] IP2X
[運行指示器] ON指示(LED)
[外部連接] 37-引腳D-sub連接器
[外部連接器] A6CON1，A6CON2，A6CON3，A6CON4(選項)
[I/O點數] 32(按32-點輸入模塊設置I/O分配。)
[5VDC內部電流消耗] 75mA(標準：所有點ON)
[外形尺寸(H*W*D)] 98*27.4*90mm
[重量] 0.16kg
