RJ71GP21-SX 三菱CC-Link IE控制器網絡接口型
RJ71GP21-SX 三菱CC-Link IE控制器網絡接口型
時間:2024-01-03 07:02:11 來源:未知 作者:admin 點擊:1047次
RJ71GP21-SX 三菱PLC模塊CC-Link IE控制器網絡接口型
RJ71GP21-SX用戶手冊,RJ71GP21-SX外部連接,RJ71GP21-SX
RJ71GP21-SX參數說明：CC-Link IE控制器網絡(光纖電纜) 管理站/普通站。

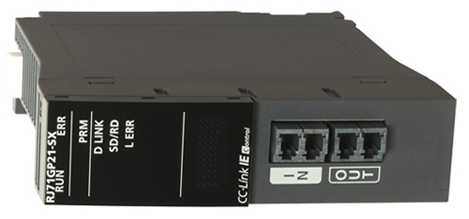

RJ71GP21-SX圖片
三菱iQ-R的CC-Link IE控制器網絡模塊RJ71GP21-SX性能規格說明
[每個網絡的最大鏈接點數]
. LX/LY：8k點(8192點,1K字節)
. LB：32K點(32768點，4K字節)
. LW：128K點(131072點，256K字節)
[每站的最大鏈接點數]
. LX/LY：8k點(8192點,1K字節)
. LB：16K點(16384點，2K字節)、擴展模式32K點(32768點，4K字節)
. LW：16K點(16384點，2K字節)、擴展模式128K點(131072點，256K字節)
[瞬時傳輸容量] 最大1920字節
[通信速度] 1Gbps
[傳送線路形式] 線形、星形(也可以為線形與星形的混合)、環形
[通信電纜] 滿足1000BASE-T規格的以太網電纜 多模光纖(GI)
[最大站間距離] 550m(磁芯外徑50μm時)、275m(磁芯外徑62.5μm時)
[總延長距離]
線形:66000m(磁芯外徑50μm時)
環形:33000m(磁芯外徑62.5μm時)
[最大連接站數] 120個(主站1個，從站119個)
[最大網絡數] 239
[最大組數] 32
[通信方式] 令牌總線方式
[光纖規格]
. 規格: IEEE802.3，IEC 60793-2-10 Types A1a.1
. 磁芯外徑/鍍層金屬外徑: 50μm、62.5μm/125μm
. 傳輸損失: 3.0dB/km以下[λ=850nm]
. 傳送帶: 500MHz/km以上[λ=850nm]
[連接器規格] 2連LC型連接器
. 規格: IEC 61754-20 Type LC connector
. 連接損失: 0.3(dB)以下
. 拋光面: PC拋光
[輸入輸出占用點數] 32點
[DC5V內部消耗電流] 0.88A
[外形尺寸H*W*Dmm] 106*27.8*110
[RJ71GP21-SX重量] 0.18kg
RJ71GP21-SX用戶手冊,RJ71GP21-SX外部連接,RJ71GP21-SX
銷售三菱原裝PLC、三菱伺服、三菱觸摸屏，RJ71GP21-SX、RJ71GF11-T2、RJ71EN71大量現貨、價格優惠，提供技術支持，歡迎咨詢！
