產品詳細介紹

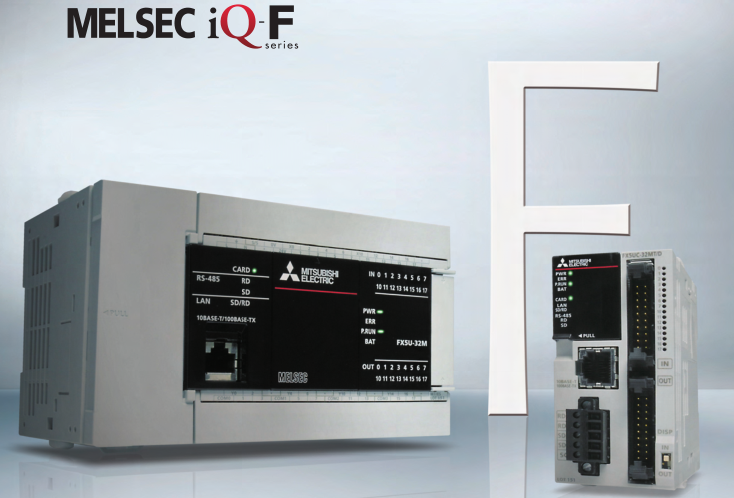

三菱FX5U系列是三菱電機(Mitsubishi Electric)公司的一款高性能可編程邏輯控制器產品系列。該系列PLC具有強大的數據處理能力、可靠的工業級設計以及豐富的通信與擴展能力，可廣泛應用于工業自動化領域。FX5U系列PLC配備了多種通信接口，如以太網通信接口、串行通信接口、USB接口等。這些接口可用于與上位機、人機界面、外部設備等進行快速、穩定的數據通信，方便系統的集成和監控。
【三菱FX5U系列PLC主要特點】
1、高性能處理能力
. 程序容量64K步 . (LD,MOV)指令運算速度34ns
. PC MIX值 14.6指令/us . 一定周期中斷程序最小1ms
作為MELSEC iQ-F心臟的PLC執行器，新開發對應搭載了可以執行結構化程序和多個程序的執行器，并可寫入ST語言和FB。
三菱FX5U系列PLC采用高性能的MCU，其處理速度比傳統的PLC更快。這使得FX5U系列PLC能夠在高速的工業生產環境中實現快速的數據處理和響應，提高生產效率。
2、內置模擬量輸入輸出(附帶報警輸出)
FX5U內置12位2ch模擬量輸入和1ch模擬量輸出。無需程序，僅通過設定參數便可使用。
可通過參數來設定數值的傳送、比例大小、報警輸出。
3、內置SD存儲器
內置的SD卡槽，非常便于進行程序升級和設備的批量生產。
另外SD卡上可以載入數據(今后對應)，對把握分析設備的狀態和生產狀況，有很大的幫助。
4、RUN/STOP/RESET開關上內置了RESET功能
無需關閉主電源就可重新啟動，使調試變得更有效率。
5、內置RS-485端口(帶MODBUS功能)
通過內置RS-485通信端口，與三菱常規變頻器的最長通信長度為50m，最大為16臺(可通過6種應用指令進行控制)。
另外也對應MODBUS 功能，可連接PLC、傳感器、溫度調節器等周邊設備，最大可連接32臺(包含主站)。
6、安全
MELSEC iQ-F可以通過安全功能(文件密碼、遠程密碼、安全密碼)，來防止第三方非法登錄而進行數據的盜取及非法實施等行為。
7、高速系統總線
MELSEC iQ-F搭載了高速CPU的同時，實現了1.5k字節/ms的通信速度,(約為FX3U的150倍)，即使擴展使用多臺智能模塊時，也可最大限度的發揮其作用。
8、無需電池，維護簡單
程序無需電池可保持，計時器數據可通過大容量電容器保持10日(根據使用情況會有變化)。
*:使用選件電池時，可實現計時器數據與軟元件
寄存的停電保持。
9、內置Ethernet端口
Ethernet通信端口在網絡上最大可以連接8臺電腦或設備，可實現連接多臺電腦和相關設備。并可對應遠程設備的維護或與上位機之間的無縫SLMP通信，非常有效。
10、內置定位(200kHz、內置4軸)
通過FX5U/FX5UC的8ch高速脈沖輸入和4軸脈沖輸出定位功能。
另外通過表格設定高速輸出，可通過專用指令實現中斷定位、可變速度運行、簡易插補功能。
【三菱FX5U系列PLC型號】
FX5U-32MR/ES AC電源，輸入16點，輸出16點繼電器型
FX5U-32MR/DS DC電源，輸入16點，輸出16點繼電器型
FX5U-32MT/ES AC電源，輸入16點，輸出16點晶體管型(漏型)
FX5U-32MT/DS DC電源，輸入16點，輸出16點晶體管型(漏型)
FX5U-32MT/ESS AC電源，輸入16點，輸出16點晶體管型(源型)
FX5U-32MT/DSS DC電源，輸入16點，輸出16點晶體管型(源型)
FX5U-64MR/ES AC電源，輸入32點，輸出32點繼電器型
FX5U-64MR/DS DC電源，輸入32點，輸出32點繼電器型
FX5U-64MT/ES AC電源，輸入32點，輸出32點晶體管型(漏型)
FX5U-64MT/DS DC電源，輸入32點，輸出32點晶體管型(漏型)
FX5U-64MT/ESS AC電源，輸入32點，輸出32點晶體管型(源型)
FX5U-64MT/DSS DC電源，輸入32點，輸出32點晶體管型(源型)
FX5U-80MR/ES AC電源，輸入40點，輸出40點繼電器型
FX5U-80MR/DS DC電源，輸入40點，輸出40點繼電器型
FX5U-80MT/ES AC電源，輸入40點，輸出40點晶體管型(漏型)
FX5U-80MT/DS DC電源，輸入40點，輸出40點晶體管型(漏型)
FX5U-80MT/ESS AC電源，輸入40點，輸出40點晶體管型(源型)
FX5U-80MT/DSS DC電源，輸入40點，輸出40點晶體管型(源型)
FX5-32ER/ES DC輸入(漏型/源型) 16點，16點繼電器輸出
FX5-32ET/ES DC輸入(漏型/源型) 16點，16點晶體管輸出(漏型)
FX5-32ET/ESS DC輸入(漏型/源型) 16點，16點晶體管輸出(源型)
FX5-232-BD RS-232C通信擴展板
FX5-485-BD RS-485通信
FX5-422-BD-GOT RS-422C通信(GOT連接用)
FX5-232ADP RS-232通信擴展適配器
FX5-485ADP RS-485通信擴展適配器
FX5-4AD-ADP 4ch 電壓/電流輸入
FX5-4AD-TC-ADP 4ch 熱電偶K、J、T、B、R、S(JIS C 1602-1995)輸入
FX5-4AD-PT-ADP 4ch Pt100 Ni100輸入
FX5-4DA-ADP 4ch 電壓/電流輸出
FX5-8EX/ES DC輸入(漏型/源型)8點
FX5-16EX/ES DC輸入(漏型/源型)16點
FX5-8EYR/ES 8點繼電器輸出
FX5-8EYT/ES 8點晶體管輸出(漏型)
FX5-8EYT/ESS 8點晶體管輸出(源型)
FX5-16EYR/ES 16點繼電器輸出
FX5-16EYT/ES 16點晶體管輸出(漏型)
FX5-16EYT/ESS 16點晶體管輸出(源型)
FX5-16ET/ES 8點DC24V(源型/漏型)輸入、8晶體管(漏型)輸出
FX5-16ET/ES-H 高速脈沖 8點DC24V(源型/漏型)輸入、8晶體管(漏型)輸出
FX5-16ET/ESS-H 高速脈沖8點DC24V(源型/漏型)輸入、8晶體管(源型)輸出
FX5-40SSC-S 簡單的運動/定位模塊，4軸(對應SSCNET III/H)
FX5-80SSC-S 簡單的運動/定位模塊，8軸(對應SSCNET III/H)
FX5-40SSC-G 簡單的運動/定位模塊，4軸 CC-Link IE TSN連接
FX5-80SSC-G 簡單的運動/定位模塊，8軸 CC-Link IE TSN連接
FX5-4AD 4通道模擬量輸入
FX5-8AD 8通道模擬量輸入
FX5-4DA 4通道模擬量輸出
FX5-4LC 4入4出溫度調節
FX5-20PG-P 2軸定脈沖型
FX5-20PG-D 2軸定位差動型
FX5-CCLIEF CC-Link IE現場網絡智能設備站單元
FX5-CCL-MS CC-Link系統主·智能設備模塊
FX5-CCLGN-MS CC-Link IE TSN系統主·智能設備模塊
FX5-DP-M PROFIBUS-DP網絡模塊
FX5-ASL-M AnyWireASLINK系統主站模塊
FX5-ENET Ethernet模塊
FX5-ENET/IP EtherNet/IP模塊
FX5-1PSU-5V FX5擴展電源模塊
FX5-CNV-IFC 連接器轉換模塊FX5(連接器)->FX3(端子臺)
FX5-CNV-BUS 總線轉換模塊FX5(端子臺)->FX3(端子臺)
FX5-CNV-BUSC 總線轉換模塊FX5(連接器)->FX3(端子臺)
FX5-CNV-IF 連接器轉換模塊(擴展電纜型)
FX5-CNV-BC 連接擴展延長電纜與擴展電纜型模塊
FX5-30EC 30cm擴展延長電纜
FX5-65EC 65cm擴展延長電纜
三菱FX5U系列PLC,FX5U系列PLC,FX5U用戶手冊
公司主營三菱PLC、三菱伺服、三菱觸摸屏，三菱PLC品種齊全，大量現貨，F(xiàn)X5價格優惠，提供產品選型、PLC編程、工項改造等，歡迎咨詢！
